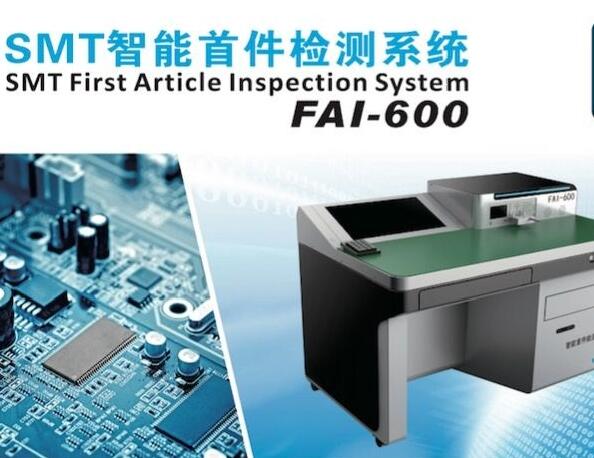

SMT智能第一部分測試儀的核心是第一部分測試儀軟件，外加電橋。通過軟件對BOM、組件坐標進行排序，并將位圖上的位置關聯起來，對客戶的BOM進行自檢，檢查BOM中是否有重復的物料號、位號、位號與組件數量是否一致。然后與坐標相關聯，檢查重復的比特?cái)?shù)、缺失的比特?cái)?shù)以及哪些元素被空白粘貼，然后將兩者與比特?cái)?shù)映射相關聯，并且將BOM中的值分配給比特?cái)?shù)映射上的位置。生成最佳測試路徑并由橋測量LCR分量，軟件自動確定該值是否在BOM中給出的范圍內，并且自動記錄讀數并生成測試報告。

　　工作方式：

　　掃描完待測的SMT的第一個pcb后，智能機箱獲取pcb的掃描圖像，導入炸彈列表和pcb元件補丁坐標。該軟件對印刷電路板的圖像、橫梁和坐標進行智能合成和全局坐標標定，使坐標和橫梁逐一對應圖像物理部件的具體位置。在導航測量目標的幫助下，液晶顯示器可以自動讀取相應的特定位置，自動判斷探測結果。消除錯誤和遺漏的測試，并自動生成存儲在庫中的測試報告。

　　通過軟件的不斷升級和改進，該系統還可以應用于補片缺失零件，并實現坐標儀的功能，為需要補片的PCB提前獲取補片元件的具體位置坐標。有需要的話，可以撥打公司官網上的電話，我們會安排專業人士為您解答！
